BigTreeTech CB1 V2.2 enkelkortsdator

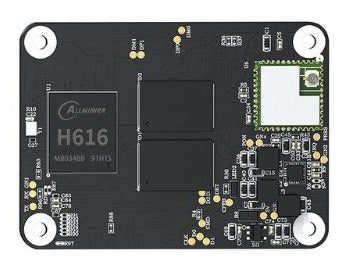

BigTreeTech CB1 V2.2 Single Board – Klipper-beräkningsmodul i CM4-format

CB1 V2.2 är en beräkningsmodul som har utvecklats som ett alternativ till Raspberry Pi Compute Module 4. I Klipper-installationer tar den hand om beräkningsarbetet och kan monteras direkt på CM4-kompatibla bärarkort samt på moderkort i BigTreeTechs Manta-serie. Därmed löser den det klassiska problemet med att behöva skaffa en svåråtkomlig enkortsdator och tillhörande kablage för en Klipper-konvertering.

Snabb överblick – dina fördelar:

• CM4-format: Samma BTB-kontakt och samma mått som Raspberry Pi CM4 – passar befintliga bärarkort utan adapterlösningar.
• Fyrkärnig processor på 1,5 GHz: Allwinner H616 (Cortex-A53) ger tillräckliga reserver för Klipper, webbgränssnitt och kamerastreaming parallellt.
• Kabel eller Wi-Fi: 100 Mbit Ethernet och 2,4 GHz Wi-Fi (802.11 b/g/n) finns ombord – skrivaren kan ansluta till nätverket även där det saknas kabel.
• Klipper-klar grund: Linux-/Debian-stöd och anpassning för Manta-kort (M4P, M5P, M8P) samt BTT Pi4B-adaptern (enligt tillverkaren).
• Kompakt och lätt: 40 × 55 mm och en vikt på 35 g – passar även i trånga elektronikfack.

Beräkningsprestanda och arbetsminne

Utöver den fyrkärniga processorn arbetar en Mali-G31-MP2-GPU med stöd för OpenGL 3.2, och dessutom finns 1 GB DDR3L-SDRAM. Via HDMI 2.0A kan vid behov en skärm med upp till 4K anslutas.

Strömförsörjning och anslutningar

Strömförsörjningen sker med 5 V ±5 % vid 2 A; internt finns 3,3 V och 1,8 V med 100 mA vardera. USB 2.0 finns för kringutrustning som kamera eller USB-minne, medan anslutningen till bärarkortet sker via BTB-kontakten.

Vanliga frågor (FAQ)

Kan jag använda CB1 direkt i stället för en Raspberry Pi CM4?

Modulen använder samma BTB-kontakt och har samma mått som CM4 och är därför avsedd för CM4-kompatibla bärarkort, bland annat BigTreeTechs Manta-moderkort. För kort från andra tillverkare bör du först kontrollera att tillverkarens programvarustöd finns.

Räcker 1 GB RAM för Klipper?

Minne är tillräckligt för Klipper med webbgränssnitt; modulen är anpassad för Linux/Debian och Klipper-drift. Om du vill köra många extra tjänster parallellt bör du ta hänsyn till att arbetsminnet är relativt begränsat.

Vad behöver jag ytterligare för att använda den?

CB1 är en beräkningsmodul utan egna anslutningar och behöver ett passande bärarkort – exempelvis ett Manta-moderkort (M4P, M5P, M8P) eller BTT Pi4B-adaptern – samt en 5 V-strömförsörjning med 2 A.
