BIGTREETECH SKR Mini E3 V2.0
Experten-Check Ehrliche Einschätzung aus unserem Team
- Sinnvoll vor allem für Ender-3 Besitzer, die vom lauten Serienboard weg wollen und später BLTouch oder Filamentsensor nachrüsten möchten.
- Vor dem Kauf den eigenen Displaytyp prüfen: LCD12864 und TFT brauchen unterschiedliche Firmware, die per SD-Karte selbst geflasht werden muss.
- Sensorless Homing und externe Endschalter schließen sich gegenseitig aus – wer beides erwartet, muss sich für eine Variante entscheiden.
Persönliche Beratung von echten Machern aus Tuttlingen.

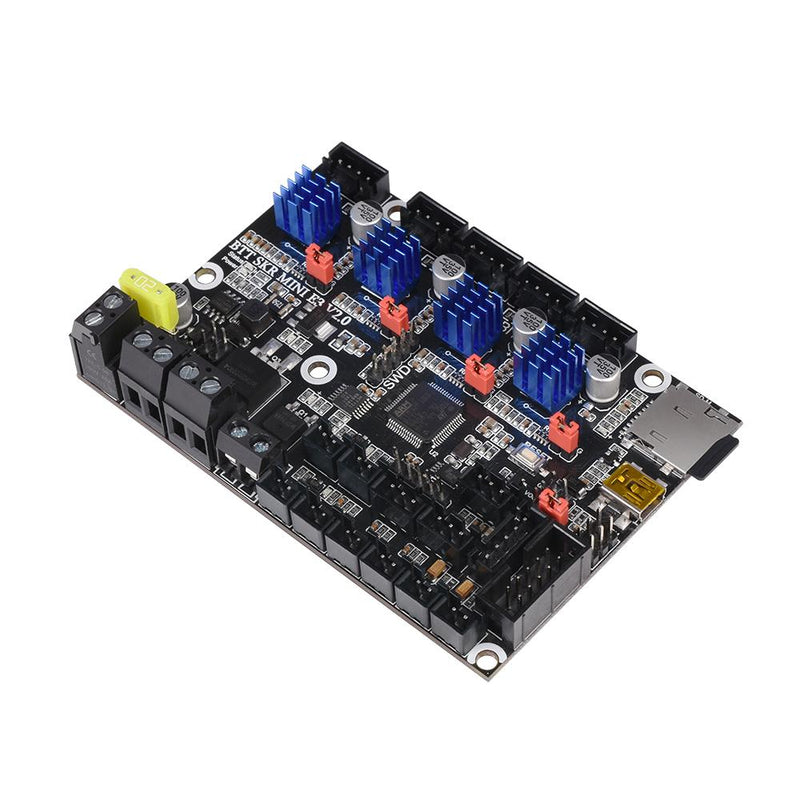

BIGTREETECH SKR Mini E3 V2.0 – Tyst Ender-3-uppgradering utan krångel
SKR Mini E3 V2.0 är ett 32-bitars moderkort som är utformat som en direkt ersättning för Ender-3:s originalkort. TMC2209-stegmotordrivarna är redan integrerade och anslutna i UART-läge – därmed behövs inget separat köp av drivrutiner, och den typiska ljudnivån hos originalkortet minskar avsevärt. Extra anslutningar ger utrymme för framtida uppgraderingar.
En överblick – dina fördelar:
- Drop-in-ersättning: Utformat för Ender-3:s formfaktor – ingen ombyggnad av höljet eller omkoppling av hela skrivaren krävs.
- TMC2209 i UART-läge: Drivarna är fastlödda och styrs via firmware – inga potentiometrar och ingen eftermontering av drivmoduler.
- Uppgraderingsanslutningar: BLTouch, filamentgivare, BTT UPS 24V och BTT Relay kan anslutas direkt.
- Parallell Dual-Z: Parallell Dual-Z-anslutning och två CNC-fläktportar för utbyggnad av mekaniken.
- 12–24 V-ingång: Fungerar både i 12 V- och 24 V-konfigurationer, och MOSFET:en för värmebädden är dimensionerad för detta.
32-bitars beräkningskraft i stället för 8-bitars originalkort
Som MCU används en STM32F103RCT6 och spänningsförsörjningen hanteras av en MP1584EN-omvandlare. Kretskortet är utfört i fyra lager, vilket tillverkaren motiverar med förbättrad värmeavledning.
Sensorless Homing via bygel
Sensorless Homing kan aktiveras med byglar – då kan externa ändlägesbrytare dock inte användas parallellt. Om du vill behålla de mekaniska ändlägesbrytarna låter du byglarna sitta kvar som vid leverans.
Vanliga frågor (FAQ)
Kan jag fortsätta använda min befintliga display?
Ender-3 LCD12864 samt 2,4"- och 3,5"-TFT-displayer stöds. Kontrollera vilken displaytyp som är installerad i din skrivare före beställning.
Måste jag själv installera firmware?
Ja. Rätt firmware flashas via SD-kort och måste passa displaytypen och skrivarkonfigurationen. Installationen ska alltid utföras när enheten är frånkopplad från strömmen.
Behöver jag extra stegmotordrivare?
Nej. TMC2209-drivarna är redan integrerade på kortet och konfigureras via UART, så separata drivmoduler behövs inte.
Hur ansluter jag kortet till datorn?
Via Mini-USB-B-anslutningen på kretskortet.
Technische Daten
Datenblatt · HerstellerangabenPhysisch & Gehäuse
| Gewicht | 100 g |
|---|
