BIQU 3D BigTreeTech Manta M4P V2.2
Experten-Check Ehrliche Einschätzung aus unserem Team
- Gute Wahl für kompakte Umbauten wie Voron V0 oder Ender-3, wenn ein CM4/CB1 direkt aufgesteckt werden soll.
- CM4 bzw. CB1 sind nicht enthalten und müssen passend zum Setup separat beschafft werden.
- Vier Achsen (X, Y, Dual-Z, E0) genügen für Single-Extruder-Aufbauten; für mehrere Extruder ist das Board nicht ausgelegt.
Persönliche Beratung von echten Machern aus Tuttlingen.
SKU P8548S EAN 6973828110203

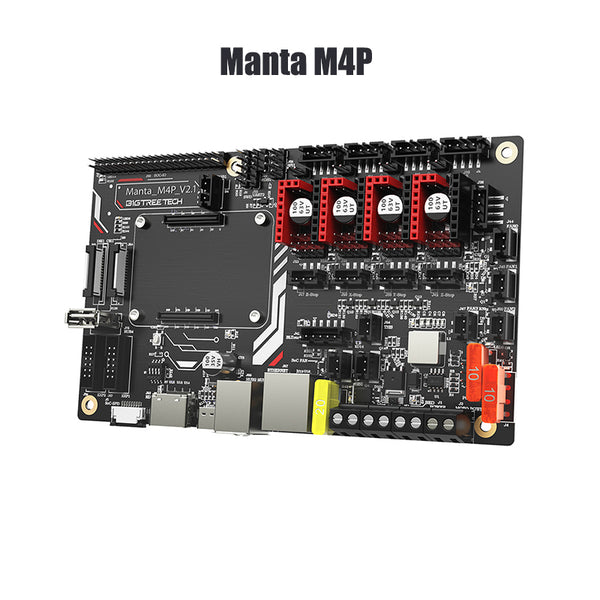

BigTreeTech Manta M4P V2.2 – CM4-kompatibelt Klipper-kort
Manta M4P V2.2 är ett kompakt 32-bitars moderkort med fyra axlar (X, Y, Dual-Z, E0) som via BTB-kontakt direkt ansluter en Raspberry Pi CM4 eller BTT CB1. Det är avsett för ombyggnationer av små till medelstora skrivare som Voron V0 eller Ender-3, där en prydlig single-board-lösning utan lösa kablar efterfrågas.
En överblick – Dina fördelar:
- CM4/CB1 direktanslutning: Den förstärkta board-to-board-kontakten sparar lösa kablar och förenklar Klipper-installationen.
- Flexibla drivrutiner: Fyra socklar stödjer SPI, UART och STEP/DIR samt vanliga TMC-familjer som 2209, 2208, 2226, 2130 och 5160.
- Sensorless homing: Kan aktiveras via DIAG-stift med jumper – utan pin-cutting.
- Valbar fläktspänning: Tre CNC-fläktportar kan ställas in på 24 V eller 5 V med jumper, plus dedikerad SoC-fläkt.
- Utbyggbar: Stöd för BLTouch, filament-runout-sensor, RGB och RepRapDiscount-LCD via EXP1/EXP2.
Ström- och termohantering
En inbyggd regulator förser compute-modulen med 12 eller 24 V. Utgången för värmebädden är dimensionerad för upp till 10 A, hotend-värmaren upp till 6 A, och den totala budgeten för värmare, drivrutiner och fläktar är under 20 A. Skyddade termistorkretsar ska enligt databladet skydda MCU mot kortslutning och läckströmmar.
Anslutning med CM4
Tillsammans med en CM4 erbjuder kortet en 40-stiftskontakt anpassad för Pi, Gigabit Ethernet (1000 M) och tre USB 2.0-portar, alla med ESD-skydd på USB och Ethernet.
Vanliga frågor (FAQ)
Vilken firmware körs på Manta M4P V2.2?
Med CM4 eller CB1 körs den under Klipper, och den är även kompatibel med Marlin.
Ingår en Raspberry Pi CM4 i leveransen?
Nej. CM4 eller BTT CB1 ansluts separat och ingår inte i kortet.
Vilka skrivarkinematiker stöds?
Kortet stödjer Cartesian, Delta, Kossel, Ultimaker och CoreXY.
Technische Daten
Datenblatt · Herstellerangaben| Gewicht | 242 g |
|---|
