BIQU BTT TMC2209 V1.3

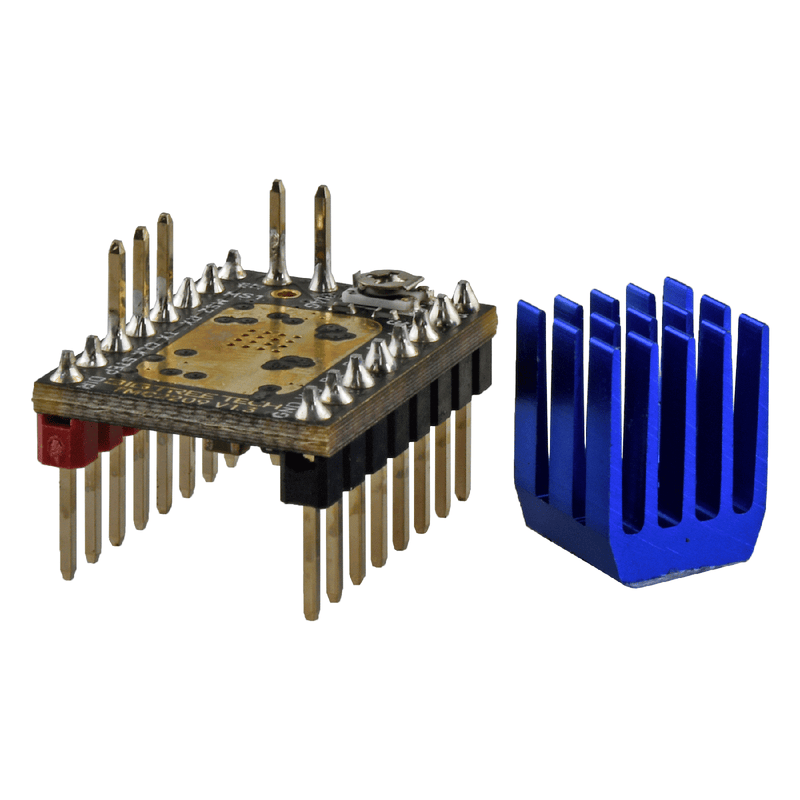

BIQU BTT TMC2209 V1.3 – Tyst stegmotordrivare för eftermontering

TMC2209 V1.3 är en stegmotordrivare för 3D-skrivare, CNC-maskiner och andra rörelsestyrsystem. Den hanterar klassiska STEP/DIR-signaler och kan dessutom konfigureras via UART. Därför passar den alla som vill minska höga axelljud från skrivaren och samtidigt få bättre kontroll över motorstyrningen.

En överblick – dina fördelar:

• Tyst drift: StealthChop2 minskar motorljudet märkbart – relevant om skrivaren står i bostaden eller på kontoret.
• UART-konfiguration: Ström, mikrostegning och diagnostik kan ställas in via programvara i stället för att behöva hantera byglar och potentiometer.
• Sensorlös homing: StallGuard4 möjliggör referenskörning utan mekaniska ändlägesbrytare och minskar kabeldragningen.
• Pinkompatibel konstruktion: Byte från äldre drivare kan göras utan ombyggnad av kort eller kabelstam.
• Brett spänningsområde: Enligt databladet kan den användas från cirka 4,75 V till 29 V – lämpligt för både 12- och 24-V-system.

Ström och tyst gång

Tillverkaren anger en RMS-motorström på upp till 2,0 A och en toppström på upp till 2,8 A. Modulen väger 50 g.

Mikrostegning upp till 256

Genom SpreadCycle och MicroPlyer-interpolering uppnås enligt tillverkaren upp till 256 mikrosteg, vilket minskar vibrationer och gör rörelsen jämnare.

Vanliga frågor (FAQ)

Passar drivaren på mitt befintliga moderkort?

Konstruktionen är pinkompatibel med tidigare generationer av drivare, så en uppgradering är avsedd att kunna göras utan större ändringar av kabeldragning eller kort. Kontrollera ändå kortets sockel före köp.

Måste jag använda UART?

Nej. Drivaren fungerar även med klassiska STEP/DIR-signaler. UART behövs endast om du vill använda konfiguration, diagnostik eller sensorlös homing via programvara.

Är sensorlös homing möjlig med alla kort?

StallGuard4 kräver en UART-anslutning och stöd i lämplig firmware. Utan dessa förutsättningar utförs referenskörningen via ändlägesbrytare.
