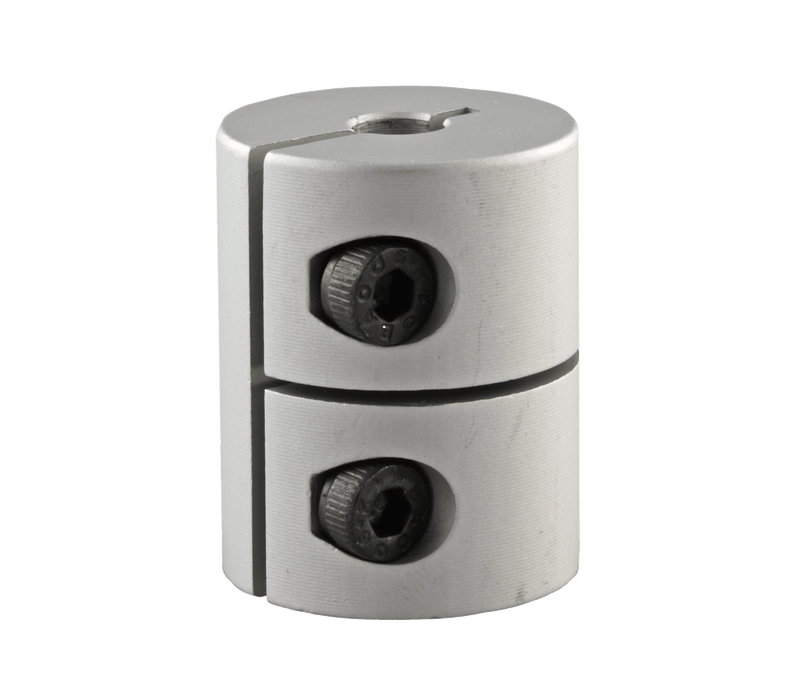

BIQU BX styv klämkoppling 5 × 8 mm

BIQU BX styv klämkoppling 5x8 mm – glappfri Z-axelanslutning

Den styva klämkopplingen ansluter stegmotorns 5 mm motoraxel till en trapetsgängad spindel på 8 mm. Den riktar sig till användare av BIQU BX och likvärdiga konstruktioner som vill eliminera glapp och förskjutning i Z-axeln – exempelvis som ersättning för en utsliten eller sliten koppling.

Snabb överblick – dina fördelar:

• Styv konstruktion: Utan ett fjädrande mellanliggande element överförs rotationsrörelsen direkt, vilket enligt tillverkaren minimerar glapp och felinriktning.
• Dubbel skruvklämning: Varje sida kläms fast med två skruvar i stället för en stoppskruv – detta minskar risken för att anslutningen lossnar vid kontinuerlig drift.
• Aluminiumlegering: Vridstyvt material som tar upp krafterna från Z-spindeln.
• Borrning 5x8 mm: Passar vanliga NEMA-17-axlar på 5 mm och spindlar med en diameter på 8 mm.
• Kompakt reservdel: Med en fraktvikt på cirka 50 g är detta en liten komponent med direkt påverkan på Z-axelns precision.

Varför styv i stället för flexibel?

Flexibla axelkopplingar fjädrar under belastning och kan vrida sig minimalt i Z-riktningen. Den styva klämvarianten överför rörelsen utan denna eftergivlighet – enligt tillverkaren bidrar det direkt till Z-axelns rörelsenoggrannhet.

Klämning med två skruvar per sida

I stället för att trycka punktvis med en stoppskruv omsluter den slitsade kopplingen axel och spindel över en större yta. Det förhindrar hack på motoraxeln och håller anslutningen stabil även efter många Z-rörelser.

Vanliga frågor (FAQ)

Passar kopplingen endast till BIQU BX?

Den är utformad för BIQU BX, men passar i princip alla konstruktioner med en 5 mm motoraxel och en 8 mm spindel. Mät båda diametrarna före köpet.

Behöver jag en styv koppling om motor och spindel inte är exakt linjerade?

Nej. En styv koppling kompenserar inte för axiell förskjutning – den förutsätter att motoraxel och spindel är korrekt linjerade. Om så inte är fallet överför den felinriktningen till lagren.

Vilket verktyg behövs för monteringen?

Klämsskruvarna dras åt med en lämplig insexnyckel; inga ytterligare verktyg behövs.
