Bondtech Dupont-kabel

Bondtech Dupont-kabel – Originalmotorkabel för Bondtech-extrudrar

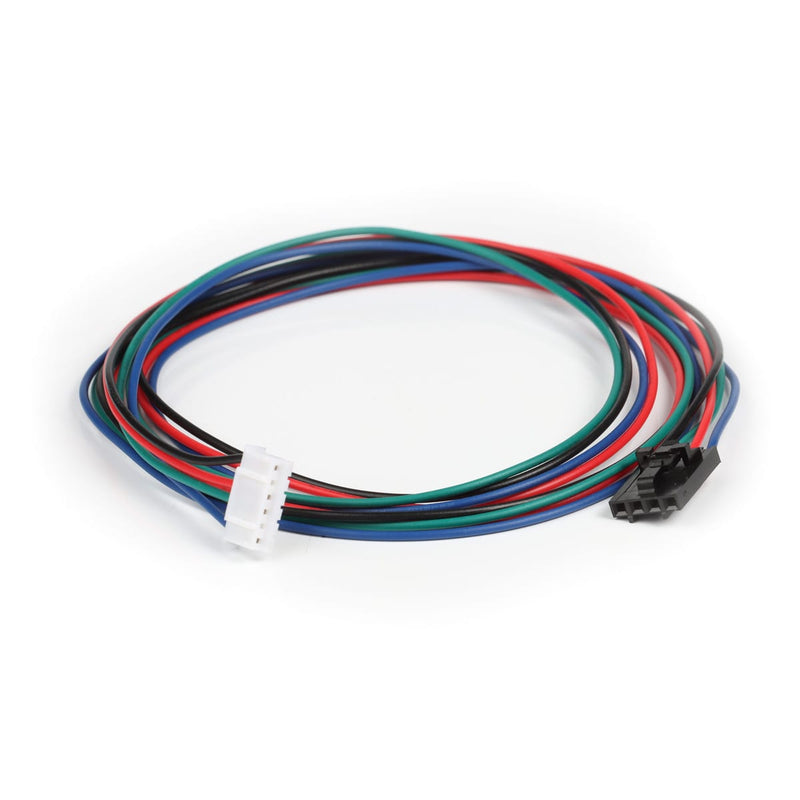

Bondtech Dupont-kabel är originalanslutningskabeln mellan styrenheten och extrudermotorn. Den ansluter en 4-polig Dupont-kontakt med låsning på styrenhetssidan till en 6-polig JST-XH6-kontakt på motorsidan. Den är avsedd för användare som vill ersätta en defekt eller för kort motorkabel på sin Bondtech-extruder.

En överblick – dina fördelar:

• 700 mm längd: Tillräckligt med spelrum för att dra kabeln snyggt från moderkortet längs ramen till extrudermotorn.
• Låst kontakt: Den 4-poliga Dupont-anslutningen låser fast och sitter kvar även när skrivhuvudet rör sig.
• Definierad stiftkonfiguration: Förkopplad från fabrik för 40 mm Geared-Nema17-motorn – ingen kontroll av stiftkonfigurationen behövs.
• Originaldel från Bondtech: Passar exakt till Bondtech-extrudrar och de skrivare som stöds, i stället för en universalkabel med hemmabygd lösning.

Kontaktskombination och kabeldragning

På styrenhetssidan sitter en 4-polig Dupont-kontakt med låsfunktion, och på motorsidan en JST-XH6 med sex positioner. Med en total längd på 700 mm och en vikt på endast cirka 5 g belastar kabeln knappt ens rörliga axlar.

Stiftkonfiguration för Nema17- och Pancake-motor

Som standard är ledarna kopplade enligt schemat PIN 1→1, 2→4, 3→3 och 4→6 för 40 mm Geared-Nema17. För 25 mm Pancake-motorn byter du plats på de två mellersta ledarna, så att 2→3 och 3→4 ansluts. Bondtech anger en varaktigt stabil signalöverföring som målet med denna kabelkonfektionering.

Vanliga frågor (FAQ)

Passar kabeln min motor utan ändringar?

Ja, för en 40 mm Geared-Nema17 – den är förkopplad från fabrik för detta. För en 25 mm Pancake-motor måste de två mellersta ledarna byta plats. Kontrollera alltid stiftkonfigurationen mot schemat för din tillämpning.

Vilka kontakter har kabeln och hur lång är den?

700 mm (70 cm) lång, med en 4-polig Dupont-kontakt med låsning på styrenhetssidan och en 6-polig JST-XH6-kontakt på motorsidan.

Kan jag byta kabeln själv?

Ja, kabeln ansluts med kontakter och kan bytas utan lödning. Koppla bort skrivaren från strömförsörjningen först och kontrollera extrudermotorns rotationsriktning efter installationen.
