Bondtech HeatLink-ändhylsa

Bondtech HeatLink-hylsa – anslut värmepatronen utan lödning

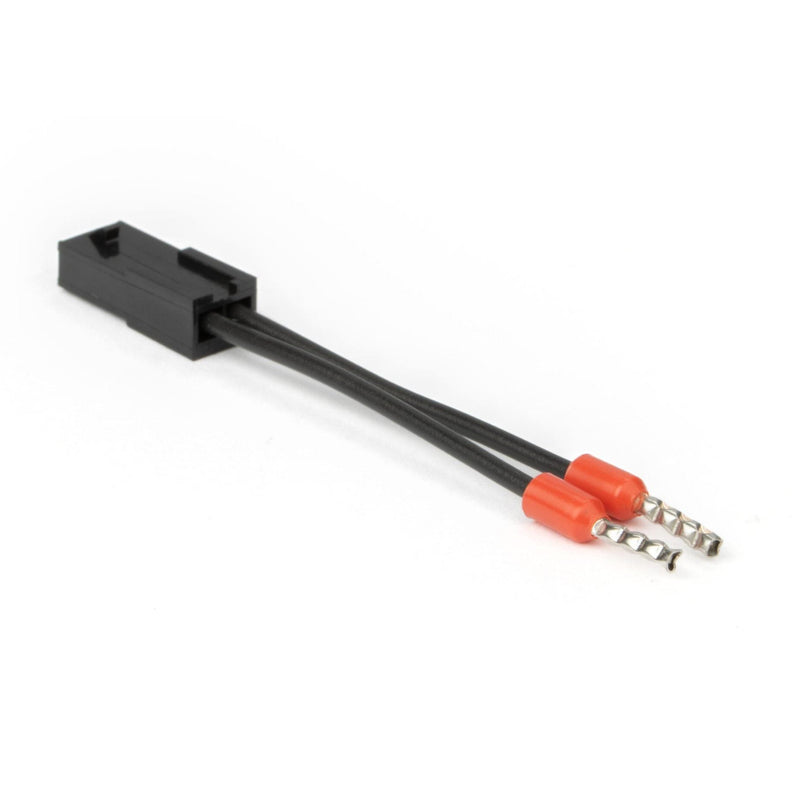

HeatLink-hylsan är en 50 mm kort gränssnittskabel med en Molex Micro-Fit 3.0-kontakt i ena änden och en hylsanslutning i den andra. Den ansluter Bondtech-värmepatroner och -termistorer till den befintliga skrivarelektroniken utan att kablar behöver lödas eller krimpas. Den är avsedd för alla som inte vill ändra originalkablage vid ombyggnad av hotend.

Dina fördelar i korthet:

• Ingen lödning: Kontaktdon i stället för lödkolv – ombyggnaden lyckas även utan elektronikerfarenhet och kan när som helst återställas.
• Hylsanslutning: Passar kopplingsplintar med anslutning för kabeländhylsor, som används för värmepatroner på många Prusa- och Creality-kort.
• 50 mm längd: Kabeln försvinner helt in i elektronikhöljet, så inget hänger löst utanför.
• Molex Micro-Fit 3.0: Standardiserat gränssnitt till HeatLink-systemet – värmare och termistorer kan bytas senare utan att behöva koppla om kablaget.
• 5 g vikt: En ren anslutningsdel i höljet, utan påverkan på den rörliga massan vid skrivhuvudet.

Testad modellista i stället för gissningar

För anslutning av 50 W-värmepatroner listar Bondtech bland annat Prusa i3 MK2/MK2.5/MK3 (inkl. s/+), Creality CR-10 inklusive s-varianter, CR-20 Pro, CR-5 Pro, CR-X samt Ender-3, Ender-3 Pro och Ender-3 V2; enligt tillverkaren täcks totalt minst 25 Creality- och Prusa-modeller.

Modulärt HeatLink-system

HeatLink skiljer värmare respektive termistor från den skrivarspecifika anslutningen: Den 50 mm långa gränssnittskabeln anpassar anslutningen till den aktuella skrivaren, medan själva komponenten ansluts via Molex Micro-Fit 3.0.

Vanliga frågor (FAQ)

Ingår en värmepatron eller termistor?

Nej. Endast gränssnittskabeln i påsen ingår. En värmepatron eller termistor ur HeatLink-sortimentet måste köpas separat.

Kan jag även använda kabeln för en 300 °C-termistor?

HeatLink-sortimentet omfattar gränssnittskablar för termistorer, men tillverkarens lista anger för närvarande inga skrivarmodeller för 300 °C-termistorer för hylsvarianten – den anges för 50 W-värmepatroner.

Behöver jag specialverktyg för installationen?

Nej. Hylssidan sätts in i eller skruvas fast i moderkortets klämma, medan Molex-sidan enkelt klickas fast. Lödning och krimpning behövs inte.
