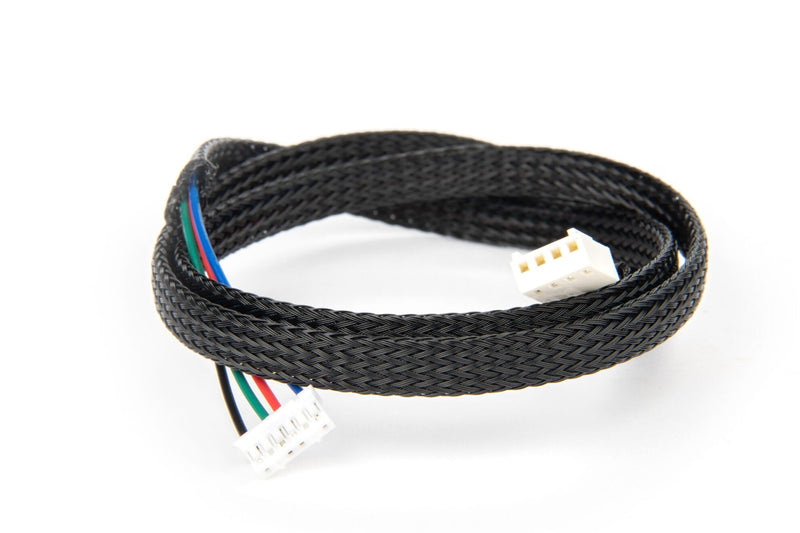

Bondtech-motorkabel JST-XH4 med kabelstrumpa

Bondtech motorkabel JST-XH4 med hölje – snygg motorinkoppling på 700 mm

Bondtech motorkabel är en kabel med hölje som ansluter extruderns stegmotor till styrenheten. Med en längd på 700 mm räcker den även över längre avstånd mellan moderkortet och motorn. Kabeln är förkonfigurerad från fabrik för Bondtechs 40 mm långa Nema17-växelmotor och är avsedd för ombyggnader, uppgraderingar av extrudern och ersättning av skadade motorkablar.

En överblick – dina fördelar:

• 700 mm längd: tillräckligt med extra längd för att dra kabeln snyggt i ramen, utan att sträcka den.
• JST-XH4 till JST-XH6: passande kontaktskombination för styrenhetssidan (4 stift) och motorsidan (6 stift), utan behov av adapterlösningar.
• Textilhölje (Sleeve): håller ledarna samlade och skyddar dem mot kanter och i kabelkedjor.
• Förkopplad från fabrik: fast stiftkonfiguration gör att du slipper crimpa enskilda ledare.
• Endast 5 g: har knappt någon påverkan på rörliga axlar.

Detaljerad stiftkonfiguration

Konfigurationen från styrenhet till motor är PIN 1 → PIN 1, PIN 2 → PIN 4, PIN 3 → PIN 3 och PIN 4 → PIN 6. Bondtech påpekar att denna kabeldragning måste stämma överens med kopplingsschemat för den egna tillämpningen.

Vilken motor är den avsedd för?

Från fabrik är kabeln kopplad för Bondtechs 40 mm Nema17-växelmotor. För andra motorer avgör stiftkonfigurationen om den kan användas direkt.

Vanliga frågor (FAQ)

Passar kabeln till alla stegmotorer?

Nej. Den är förkopplad för Bondtechs 40 mm Nema17-växelmotor. För andra motorer eller kort bör du först jämföra stiftkonfigurationen med kopplingsschemat för din konstruktion.

Vilka kontakter sitter i ändarna?

På styrenhetssidan sitter en JST-XH med 4 stift och på motorsidan en JST-XH med 6 stift. Ändarna är alltså olika – det är inte en vanlig 4-stiftskabel med 4-stiftsanslutning.

Hur lång är kabeln?

700 mm. Det gör det möjligt att nå även ett längre bort monterat moderkort utan att spänna kabeln.
