Bondtech QR-M-extruder

Bondtech QR-M-extruder – dubbeldrivning för Mosquito-hotends

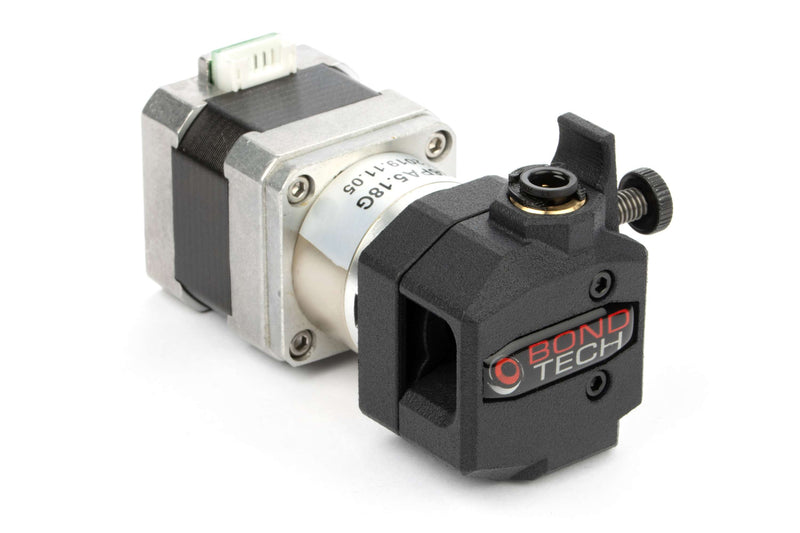

QR-M är en monteringsklar extruder med dubbeldrivning, Nema17-stegmotor och 5:1-planetväxel, utformad för hotends i Mosquito-serien. Den riktar sig till användare som kör med många retraktioner, tekniska filament eller stora munstycksdiametrar och behöver en säker och jämn filamentmatning utan slirning. Enligt Bondtech ligger vridmoment och upplösning på samma nivå som QR.

En överblick – dina fördelar:

• Dubbeldrivning: Två härdade, CNC-tillverkade drivhjul greppar filamentet från båda sidor – det minskar grinding och slirning även vid tusentals retraktioner.
• Mångsidiga material: Filamentbanan är genomgående styrd, så mjuk TPU/TPE matas lika tillförlitligt som sprött kolfiberförstärkt material.
• Snabbkopplingsspak: Lossa spänningen, dra ut filamentet och mata in ett nytt – materialbyte utan verktyg.
• Justerbar spänning: Med den räfflade skruven ställer du in anpressningstrycket efter materialet i stället för att behöva förlita dig på en fabriksinställning.
• Levereras anslutningsklar: Varje enhet levereras monterad och testad, inklusive en 700 mm kabel med snabbkontakter (JST-PH6 till PC2510).

5:1-planetväxel för små och stora munstycken

Utväxlingen på 5:1 i kombination med de härdade ståldrivhjulen ska täcka både detaljerade utskrifter med små munstycken och high-flow-utskrifter med stora munstycken – tillverkaren beskriver den resulterande tryckkraften och retraktionshastigheten som branschledande.

SLS-nylonhölje och fyra varianter

Höljets delar tillverkas professionellt av nylon med SLS-teknik och håller snäva toleranser mot drivhjulen. QR-M finns i fyra utföranden: standard (höger) och spegelvänd (vänster), vardera för 1,75 mm respektive 2,85/3,00 mm filament.

Vanliga frågor (FAQ)

Ingår ett fäste i leveransen?

Nej, QR-M levereras utan fäste. Du kan köpa ett passande fäste separat eller skriva ut STL-filen som Bondtech tillhandahåller – skruvar och gänginsatser behövs då också.

Vilka hotends passar till QR-M?

Extrudern är utformad för Mosquito, Mosquito Magnum, Mosquito Liquid och Mosquito Magnum+.

Vilka inställningar behöver jag göra efter installationen?

Bondtech rekommenderar en motorström på 1,2 A. E-steps ligger på 476,5 steps/mm för 1,75-mm-versionen och 492,45 steps/mm för 2,85-mm-versionen.

Åt vilket håll matar extrudern?

QR-M matar materialet i båda riktningarna med samma kraft och kan därför integreras flexibelt i befintliga konstruktioner.
