Creality 3D-kylfläns 22x22x10

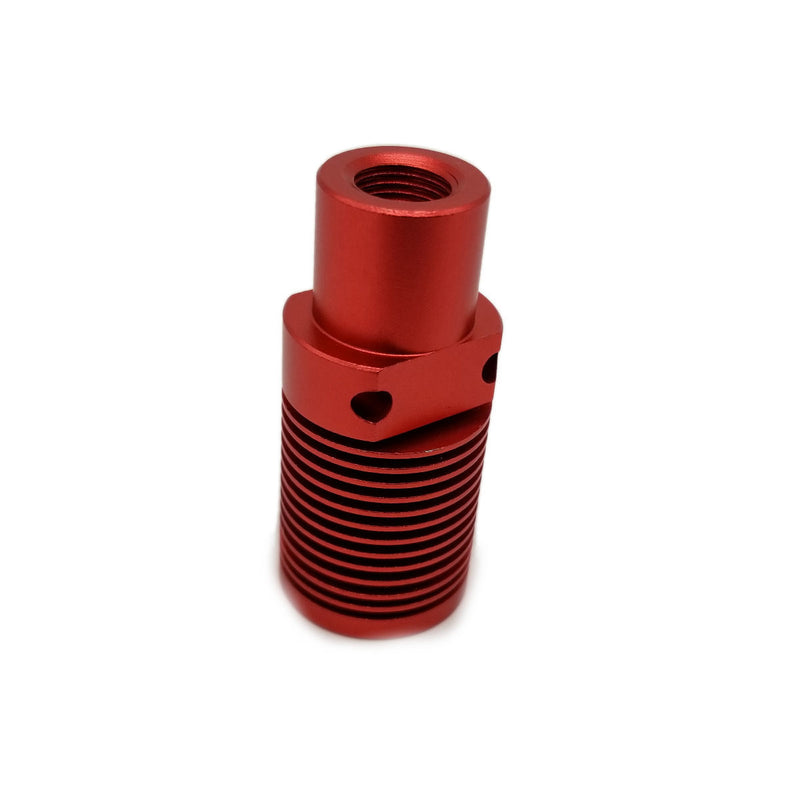

Creality 3D-kylfläns 22x22x10 – kylfläns mot värmevandring

Kylflänsen är kylningskomponenten i hotend-enheten och leder bort värmen från heatbreaken mot värmeblocket. Den är avsedd som en direkt ersättning för Creality CR-10S Pro när den ursprungliga kylflänsen är sliten, deformerad eller skadad. På så sätt förblir temperaturen stabil i den övre delen av hotend-enheten, i stället för att få filamentet att mjukna för tidigt.

Snabb överblick – dina fördelar:

• Anodiserat aluminium: Leder bort värme effektivt och är tack vare anodiseringsskiktet mer slitstarkt vid kontinuerlig drift.
• M6-gänga: Passar den avsedda geometrin för heatbreak och värmeblock utan adapter eller efterbearbetning.
• Mot värmevandring: Förhindrar att värmen stiger ovanför heatbreaken – den typiska orsaken till igensättningar och underextrudering.
• Ren ersättningsdel: Monteras 1:1 i stället för originaldelen, utan att skrivhuvudet behöver byggas om.
• Lätt med cirka 10 g: Påverkar skrivhuvudets rörliga massa i praktiken inte.

Varför en intakt kylfläns avgör utskriftskvaliteten

Om kylningen är försvagad uppstår enligt tillverkaren typiska symtom som trådbildning, underextrudering eller överhettning av hotend-enheten. En fungerande kylfläns håller temperaturzonerna tydligt åtskilda och ger renare kanter.

Mått och anslutning

Databladet anger en höjd på cirka 47,92 mm, en maximal diameter på ungefär 21,70 mm och en minimal diameter på ungefär 15,88 mm. Gänganslutningen är utförd som M6.

Vanliga frågor (FAQ)

Passar kylflänsen även på andra Creality-skrivare?

Tillverkaren anger den som reservdel för Creality CR-10S Pro. För andra modeller bör du först jämföra gängan (M6) och måtten på din befintliga kylfläns.

Varför skiljer sig måtten i produktnamnet från värdena i databladet?

Produktnamnet innehåller Feed-beteckningen 22*22*10, medan tillverkarens datablad anger en höjd på cirka 47,92 mm samt en diameter från cirka 21,70 mm till 15,88 mm. Det är databladets värden och M6-gängan som är avgörande för passformen.

Hur ser jag att min gamla kylfläns bör bytas ut?

Typiska tecken är återkommande igensättningar strax ovanför heatbreaken, underextrudering samt en synligt deformerad eller skadad kylfläns.
