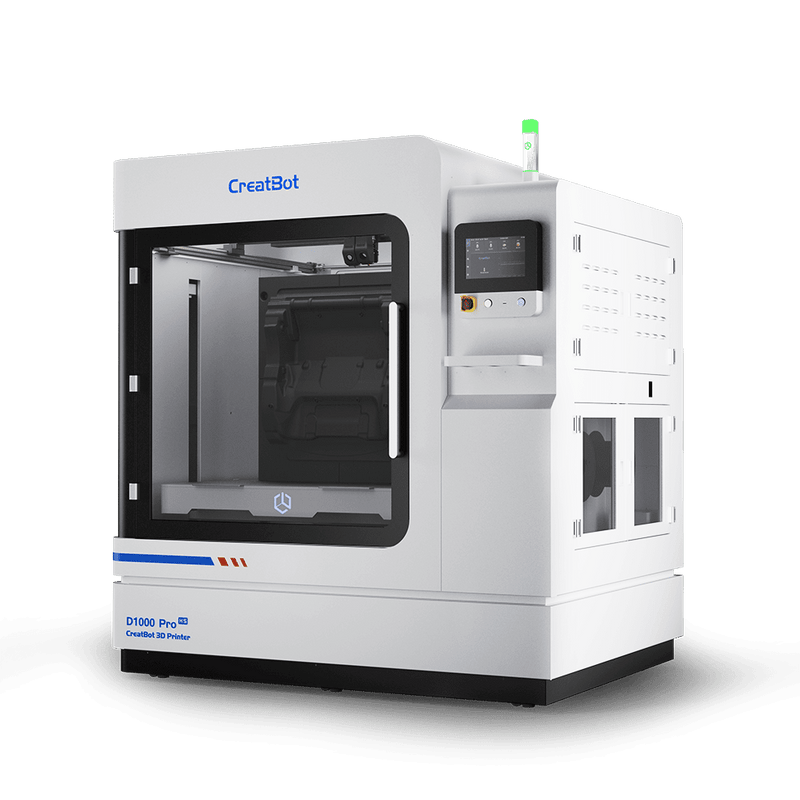

CreatBot D1000 Pro HS

Industriell storformats-3D-skrivare för högpresterande produktion och konstruktionsdelar

CreatBot D1000 Pro HS sätter nya standarder för additiv tillverkning i industriell skala. Med ett massivt byggutrymme på över en kubikmeter, en aktivt uppvärmd kammare upp till 80 °C och den nya High-Speed-konfigurationen (HS) är denna tillverkningsplattform utvecklad för kompromisslös 24/7-drift. Oavsett om det gäller högstyrka funktionsprototyper, precisa gjutformar eller färdiga seriekomponenter – kombinationen av upp till 420 °C munstyckstemperatur och en maximal extrusionshastighet på 90 mm³/s möjliggör snabb och skevfri bearbetning av avancerade kompositmaterial (som UltraPA-CF) direkt i produktionen.

På en blick: Höjdpunkterna hos CreatBot D1000 Pro HS

• Gigantiskt byggutrymme: Verklig byggvolym på $1050 \times 1050 \times 1050\text{ mm}$ för storformatiga objekt i ett stycke utan efterföljande sammanfogning.

• Maximal högprestanda i hög hastighet: Utskriftshastigheter upp till 300 mm/s tack vare en viktoptimerad extruderenhet och en högflödes-smältzon med upp till 90 mm³/s genomströmning.

• Avancerad termisk hantering: Aktivt uppvärmd byggkammare upp till 80 °C inklusive dubbel isolering samt en integrerad filamenttorkkammare (0–70 °C) mot hydrofobi.

• Fullautomatiserad AI-kalibrering: Eddy-current-sensorer med $0,001\text{ mm}$ precision för byggplattan samt HD-makrokameror för fullautomatiskt XYZ-munstyckesoffset.

• Dubbelt munstyckesskjutsystem: Automatiskt upplyftbara munstycken med mekanisk låsning förhindrar materialutträde och korsförorening vid multimaterialutskrift.

• Industriell processäkerhet: Tung stålkonstruktion i monocoque-stil (675 kg), stängd säkerhetsdörr (Safety Door Lock) och reservläge vid filamentslut.

Skala obegränsat med extremt hållbara material

Storformatutskrifter i standardmaterial som PLA når snabbt mekaniska gränser i industriella miljöer, medan ABS vid dessa dimensioner tenderar att vrida sig kraftigt. D1000 Pro HS löser detta problem med sina hotends som kan nå upp till 420 °C i kombination med den aktivt uppvärmda 80 °C-kammaren.

Detta eliminerar effektivt termisk spänning i komponenten och säkerställer utmärkt lagerfusion. Förutom standard- och tekniska filament (nylon, PC, ASA) hanterar systemet enkelt högpresterande kompositmaterial som UltraPA-CF (kolfiber-nylon). Detta möjliggör tillverkning av komponenter med draghållfasthet upp till 80 MPa och värmetålighet upp till 150 °C inom några dagar.

💡 Praktiskt fallstudie: Faurecia (biltillverkare)

Faurecia använder CreatBot D1000 Pro HS för att utveckla högpresterande formverktyg för OEM:er som Audi, VW, Nissan och GM. För att klara tryck upp till 100 MPa har formarna skrivits ut i kolfiberförstärkt nylon med 50 % infill. D1000 Pro HS levererade en enastående strukturell integritet som klarade alla valideringstester.

Det termiska dilemmat löst: Z-Axis Magic Box & värmealgoritm

Ett känt problem med industriella storformatsskrivare: När temperaturen i byggutrymmet stiger, expanderar metallstrukturen i skrivaren minimalt. Dessa mikrodeformationer leder till lagerförskjutning och måttavvikelser i konventionella system.

CreatBot eliminerar denna risk med två patenterade teknologier:

1. Intelligent värmealgoritm: Beräknar oregelbundna termiska deformationer i strukturen i förväg och styr aktivt emot dem.

2. Z-Axis Magic Box-teknologi: Kompenserar för termisk expansion av ramen och byggplattformen i realtid.

3. Massa istället för deformation: Den extremt robusta stålkonstruktionen väger netto 675 kg. Ju tyngre systemet är, desto mindre känsligt reagerar det på mekaniska vibrationer och termiska påverkningar.

Mikrometernoggrannhet: Automatisk kalibrering

För att garantera perfekta utskrifter från första lagret trots enorma hävkrafter och dimensioner har skrivaren högprecisionsautomationssystem:

• Virvelströmsnivellering (Eddy Current): Mäter avståndet till tryckplattan beröringsfritt med högfrekvent elektromagnetisk sensorteknik. Med en noggrannhet på $0,001\text{ mm}$ (99 % mer exakt än klassiska givare) skannar och korrigerar systemet plattformen på bara 60 sekunder.

• Oberoende Quad Z-axel: Fyra separata servomotorer styr varje hörn av plattformen individuellt för att säkerställa absolut parallellitet med X/Y-bryggan.

• Visuell XYZ-kalibrering: Förskjutningen mellan de två munstyckena (Nozzle Offset) mäts helt automatiskt med AI-bildigenkänning via en integrerad HD-makrokamera ($0,02\text{ mm}$ XY-precision) och dubbla fotoelektriska sensorer ($0,005\text{ mm}$ Z-precision).

Tekniska data och specifikationer

Leveransomfattning: Industriellt paket för omedelbar användning

CreatBot D1000 Pro HS levereras som en fullt monterad produktionsenhet. Leveransen inkluderar:

• CreatBot D1000 Pro HS industriell 3D-skrivare

• Integrerad 10-tums pekskärmskontroll

• Magnetisk, värmebeständig utbytbar tryckmatta-plattform

• Integrerat True-External-Air-kylsystem (medicinsk kylpump)

• Kombination av HEPA- och aktivkolfilter (förinstallerad)

• Verktygssats för underhåll och munstyckesmontering

• Nätkabel och USB-minne med mjukvarupaket (CreatWare, profiler för OrcaSlicer/Cura)

• Utförlig användarmanual och kalibreringsprotokoll
