E3D PT100-temperatursensor

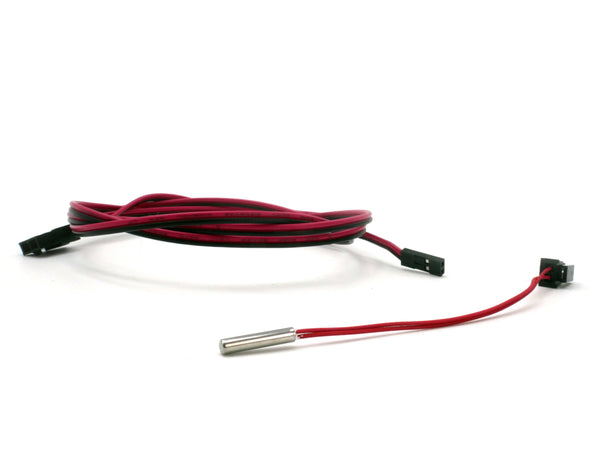

E3D PT100-temperatursensor – exakt mätning upp till 500 °C

E3D:s PT100-temperatursensor är en patronsensor för E3D HeaterBlocks i patronutförande. Den ersätter eller kompletterar temperaturmätningen i hotenden och är avsedd för användare som arbetar med högtemperaturmaterial och vill ha en noggrannare temperaturregistrering än med enkla termistorer. Enligt E3D möjliggör den högre utskriftstemperaturer med bättre noggrannhet och enklare montering.

Översikt – dina fördelar:

• För hög temperatur: Utformad för upp till 500 °C – kan därför även användas för tekniska filament utanför det typiska PLA/PETG-området.
• Patronutförande: Med en diameter på 3 mm och en längd på 15 mm sitter sensorn direkt i sensorhålet på HeaterBlock, i stället för att behöva skruvas eller limmas fast på ett omständligt sätt.
• Kontaktdon: Molex Micro-Fit 3.0-kontakten gör byte vid underhåll eller ombyggnad av hotenden till en enkel kontaktanslutning i stället för lödarbete.
• Tydlig kabeldragning: 50 mm röd kabel – medvetet kort för dragning i skrivhuvudet och lätt att identifiera i kabelstammen.
• Låg vikt: Den totala vikten på cirka 15 g belastar praktiskt taget inte de rörliga axlarna.

Varför PT100 i stället för termistor?

En PT100 arbetar med ett definierat platinamotstånd och förblir mätbar upp till den angivna gränsen på 500 °C, medan många standardtermistorer redan har nått slutet av sitt mätområde. För hotends med hög temperatur är detta en förutsättning för att regleringen över huvud taget ska kunna fungera tillförlitligt.

Planera för ett förstärkarkort

E3D påpekar uttryckligen att det i de flesta fall behövs ett förstärkarkort samt en ledig 5 V-, GND- och signalanslutning på moderkortet. Den som kontrollerar detta i förväg undviker den vanligaste felkällan vid konverteringen.

Vanliga frågor (FAQ)

Kan jag ansluta sensorn direkt till mitt moderkort?

Vanligtvis inte. Tillverkaren anger att det oftast behövs ett förstärkarkort samt en ledig 5 V-anslutning, GND och en signalanslutning. Kontrollera före köpet om ditt kort har en PT100-ingång eller om du behöver en extra förstärkare.

Passar sensorn i mitt hotend?

Den är utformad för E3D HeaterBlocks i patronutförande. Patronen har en diameter på 3 mm och en längd på 15 mm – sensorhålet i ditt HeaterBlock måste kunna rymma dessa mått.

Räcker kabellängden på 50 mm?

Kabeln är medvetet kort och avslutas med en Molex Micro-Fit 3.0-kontakt, som är avsedd för förlängning via den befintliga kabelstammen eller ett förstärkarkort. En lämplig förlängning måste alltså planeras in.
