E3D PZ Probe – eftermontera kontaktbaserad bäddnivellering

PZ Probe är E3D:s kompakta system för bäddnivellering med tillhörande PZ-kretskort. Det riktar sig till användare som vill integrera kontaktbaserad probing i en befintlig installation utanför Revo-ekosystemet – i stället för att vara beroende av en beröringsfri sensor känner den piezoelektriska sensorn direkt av tryckytan.

Överblick – dina fördelar:

• Två gränssnitt: I2C och UART kan väljas, så att kretskortet kan anpassas till olika anslutningar på moderkortet.
• Flexibel trigglogik: Utlösning vid kompression eller expansion av piezoelementet – praktiskt beroende på PZ-brickans monteringsläge.
• Mer än bara Z: Kan användas som X-, Y- eller Z-probe samt för mätning av verktygsoffset på en verktygsväxlare.
• Konfigurerbara förinställningar: Fem konfigurationsvarianter kan finjusteras med kommandon och sparas permanent.

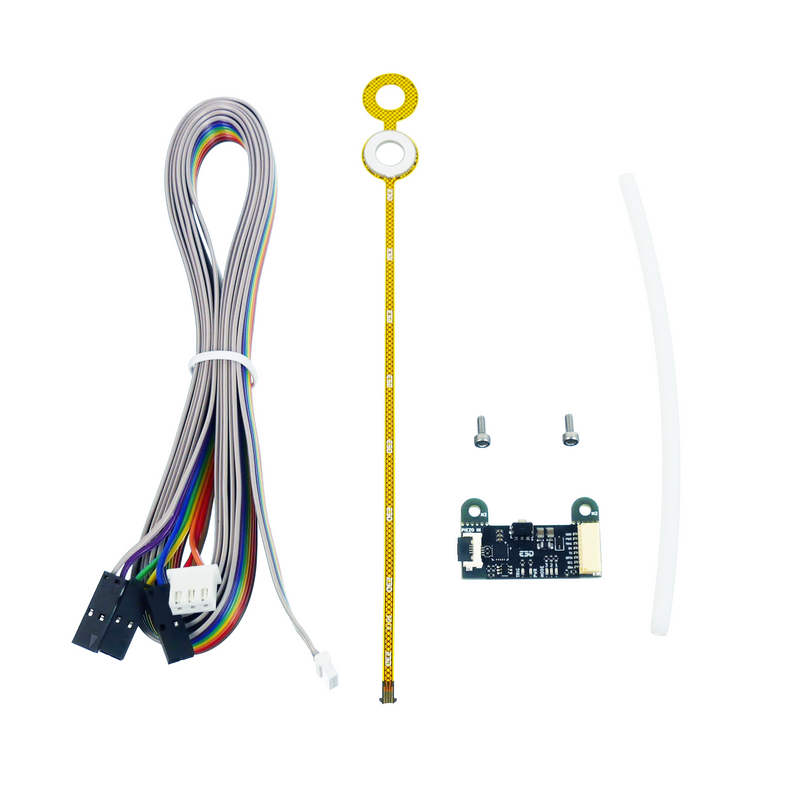

• Komplett kit: PZ-bricka, PZ-kretskort, två M2-monteringsskruvar och förlängningskabel ingår.

Fem konfigurationsalternativ i stället för en fast lösning

PZ-kretskortet kan konfigureras på fem olika sätt för att välja den kommunikationsmetod som passar den egna skrivaren. E3D dokumenterar tillhörande kommandon och alternativ för finjustering i det tekniska databladet.

Kompakt och lätt att integrera

Med en totalvikt på 39 g påverkar kitet knappt vikten på ett rörligt verktygshuvud. Sensoriken sitter i PZ-brickan och kan därför även användas för avkänning tillsammans med en integrerad extruder.

Vanliga frågor (FAQ)

Fungerar PZ Probe endast med Revo-hotends?

Nej. Det medföljande PZ-kretskortet är särskilt avsett för att integrera kontaktbaserad probing även i installationer utanför Revo-ekosystemet.

Vad ingår i leveransen?

1x PZ-bricka, 1x PZ Probe-kretskort, 2x M2-monteringsskruvar och 1x förlängningskabel.

Hur ansluts kretskortet till skrivaren?

Via I2C eller UART. Vilket alternativ som är lämpligast beror på moderkortet; inställningarna anges med kommandon och sparas i en förinställning.
