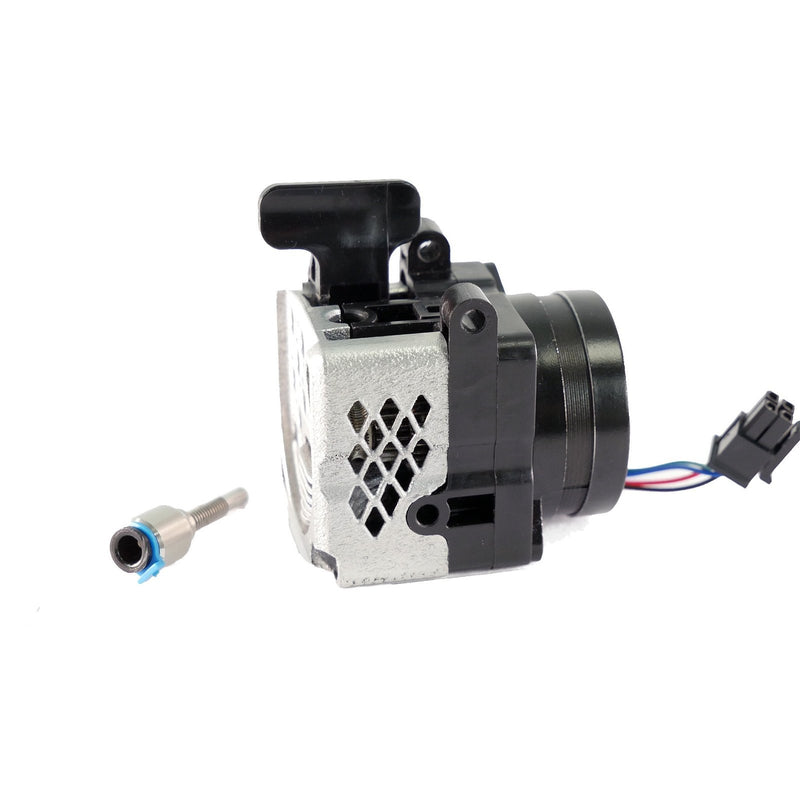

E3D Revo Roto Bowden

E3D Revo Roto Bowden – Kompakt extruder med hög skjutkraft

Revo Roto Bowden är extrudern i E3D:s Revo-familj i Bowden-utförande: drivningen sitter på avstånd från skrivhuvudet och matar filamentet via den medföljande Bowdaptern och slangen till hotend. Den riktar sig till användare som vill uppnå höga volymflöden med Revo-munstycken utan att avstå från enkelt underhåll.

En överblick – dina fördelar:

• Skjutkraft: E3D anger extruderingskraften till över 70 N – tillräckligt för att utnyttja de maximala volymflödena hos Revo-munstycken med högt flöde.
• Förlåtande vid fel: Vid överbelastning blockeras motorn i stället för att slipa sönder filamentet – det förhindrar att filamentspån hamnar i matningsvägen.
• Snabb åtkomst för service: Det räcker med tre skruvar för att ta bort kylflänsen och filamentvägen; extruderkroppen sitter kvar monterad.
• Enhands spännsystem: Den bistabila mekanismen håller antingen optimal spänning eller släpper den helt – praktiskt vid filamentbyte och för cold pulls.
• 1,75 mm filament: Drivningen är utformad för det vanligaste filamentformatet.

Trestegad växellåda i stället för kompromissad kraft

Roto-växellådan kombinerar ett planetsteg, ett cylindriskt kugghjulssteg och ett dubbelt hobb-slutsteg och arbetar med en utväxling på 11,2621. Enligt databladet är motorströmmen 0,14 A (+10 % max.).

Kylfläns från metall-3D-utskrift

Metallkylflänsen, som är utskriven med SLM-metoden, leder luften riktat genom Air-Break och ska därmed motverka värmeansamling och heat creep. Den angivna driftstemperaturklassningen är 40 °C.

Vanliga frågor (FAQ)

Vilken filamentdiameter hanterar Roto Bowden?

1,75 mm. Extrudern är inte specificerad för 2,85 mm-filament.

Vad ingår i leveransen?

Enligt tillverkaren: 1x Revo-motor med kabel, 1x monteringssats, 1x Bowdapter, 2x kylflänsbrickor och 1x Bowden-slang. Ett munstycke eller en HotSide anges inte i denna lista.

Är detta varianten med sensorer?

Nej. E3D erbjuder även Roto som ett sensored-paket med filamentövervakning, åtgärdsknapp samt övervakning av fläktvarvtal och kylflänstemperatur – denna artikel är standardutförandet med Bowden.
