Revopoint Trackit optisk spårning 3D-skanner

Revopoint Trackit – Markörfri 3D-skanner på industrinivå

Revopoint Trackit är en högprecisions 3D-skanner utan markörer som kombinerar optisk spårning med blå laserteknik. Tack vare automatisk gimbalkalibrering, dubbla skanningslägen och ett stort spårningsområde möjliggör den professionella mätningar från små delar till kompletta fordon.

Markörfri precision för stora och små objekt

Den optiska spårningen i dualkamerasystemet övervakar skanningssituationen kontinuerligt och möjliggör mycket exakta skanningar – helt utan markörer, spray eller manuell justering. Med en volymetrisk noggrannhet på 0,025 mm + 0,04 mm × L(m) är Trackit perfekt för kvalitetskontroll, reverse engineering eller prototypframställning.

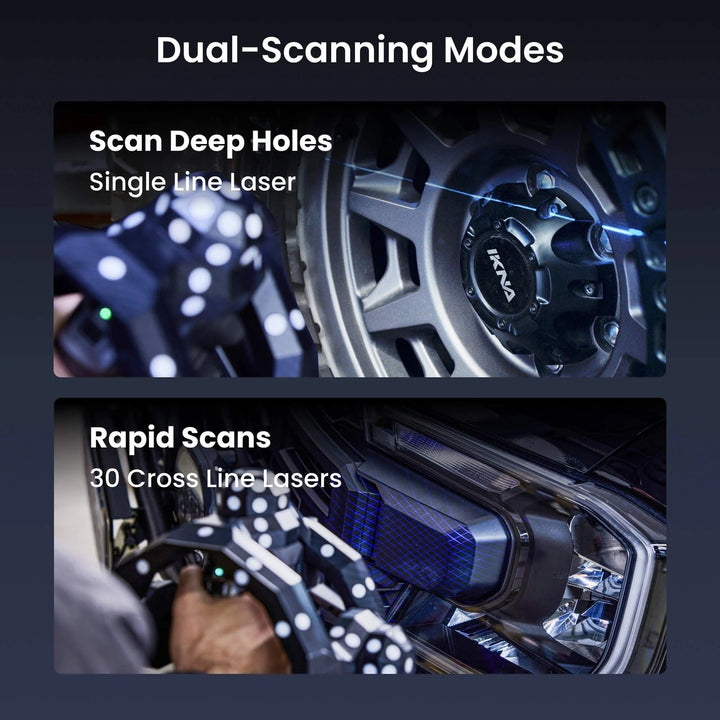

Två lasersystem för varje geometri

Den 30-linjiga korslasern skannar stora områden effektivt och fångar även mörka eller reflekterande material pålitligt.
För trånga springor, borrhål och komplexa geometrier ger Single-Line-lasern maximal detaljrikedom.

Stabil, lätt och designad för stora skanningsområden

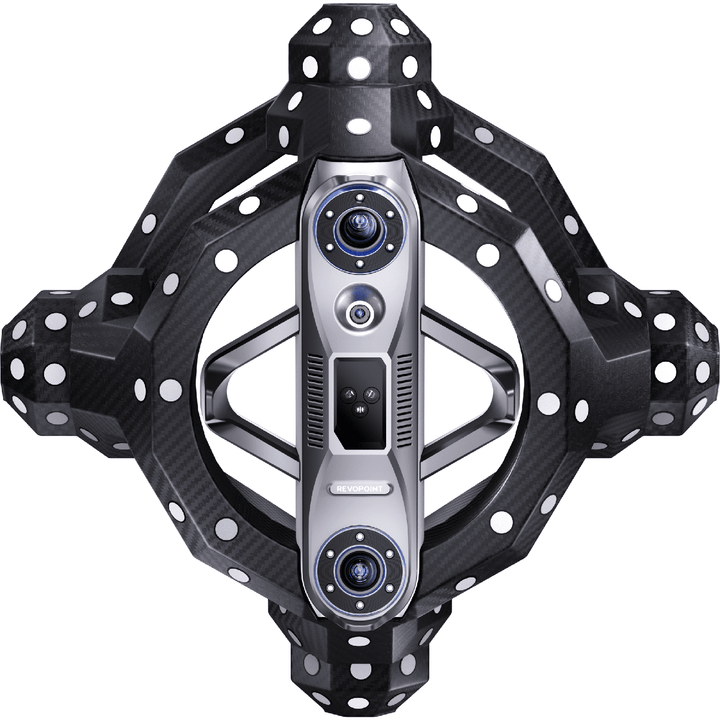

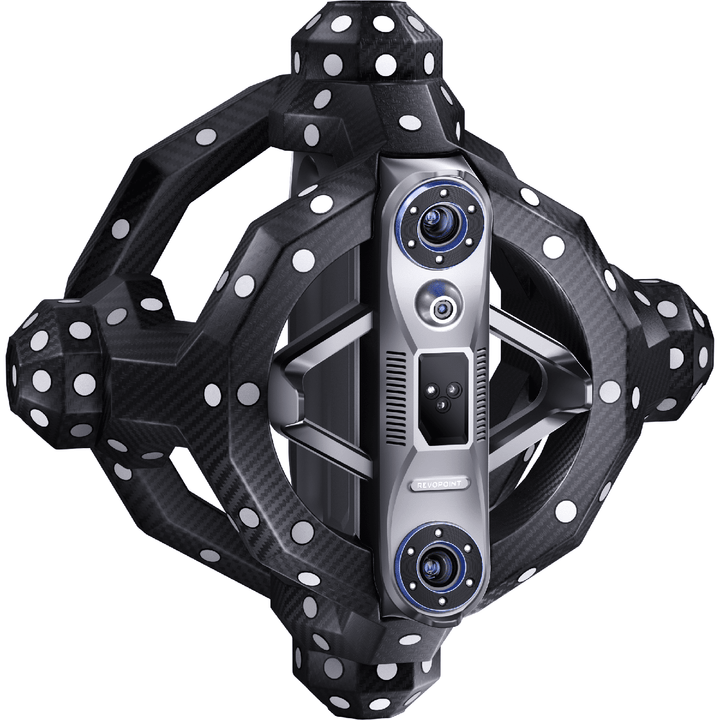

Den lätta kolfiberramen ger hög styvhet och precisa resultat även vid långvarig användning.

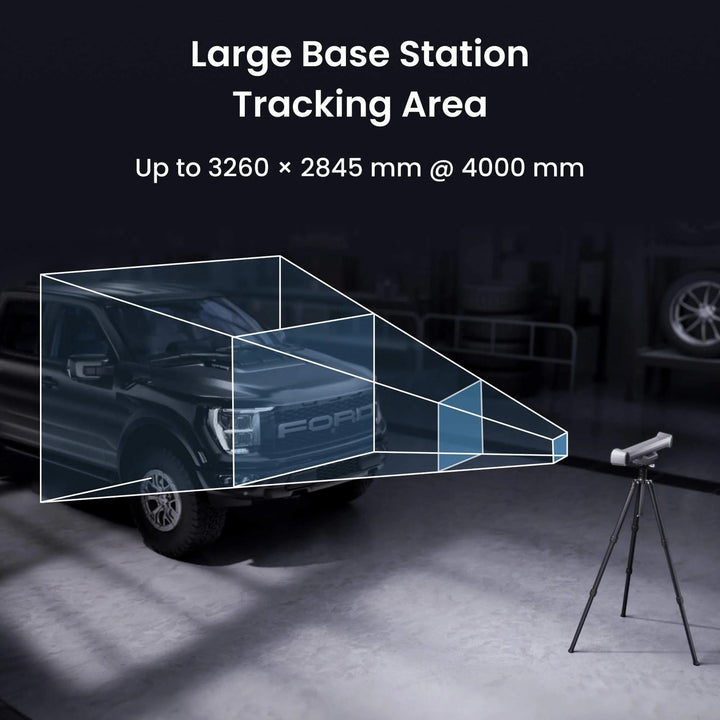

Trackern täcker ett spårningsvolym på upp till 11 m³ – idealisk för komponenter från 10 mm till 6 m i storlek, inklusive maskiner, möbler, fordonsdelar eller kompletta bilar.

Effektiva arbetsflöden genom automatisk kalibrering

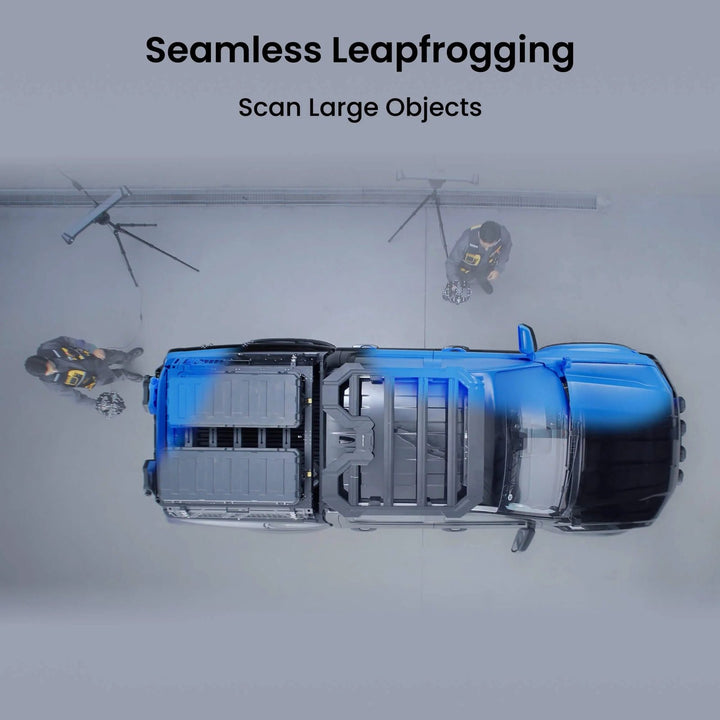

Den automatiska dubbelaxlade gimbalen sparar cirka 50 % av inställningstiden. Stora objekt kan skannas segmentvis med "Leapfrogging" och sömlöst sammanfogas i spårningssystemet.

Mjukvara & CAD-integration

Revo-programvaran erbjuder liveförhandsvisning, automatisk mesh-sammanslagning, redigering och export till PLY, OBJ, STL, FBX, 3MF, GLTF och fler format.
För professionella tillämpningar kan Revo Measure (mät- & QC-verktyg) och Revo Design (Scan-to-CAD) integreras i arbetsflödet.

Tekniska data (urval)

Skanner

• Noggrannhet per enskild ram: 0,02 mm

• Sammanfogad punktavstånd: 0,05 mm

• Skanningshastighet: 1.500.000 punkter/s

• Laser: 30 korslinjer + 1 enskild blå laser

• Arbetsavstånd: 200–400 mm

• Enkelupptagning: upp till 320 × 215 mm

• Vikt: 1,2 kg

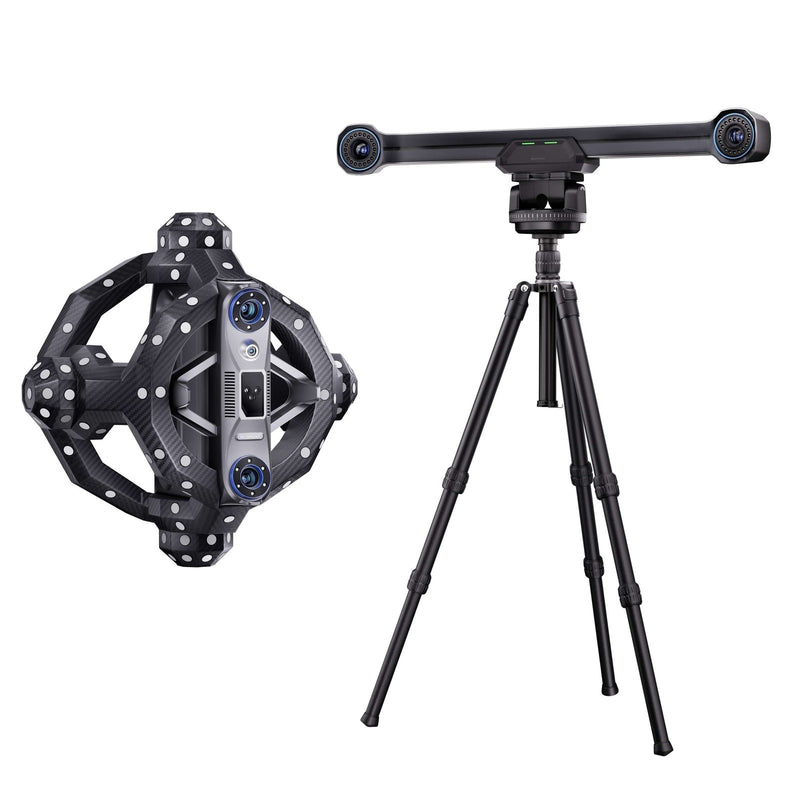

Spårningsstation

• Volymetrisk noggrannhet: 0,02 mm + 0,04 mm × L(m)

• Spårningsvolym: 11 m³

• Arbetsavstånd: 1500–4000 mm

• Vikt: 2,0 kg

• Automatisk gimbalkalibrering

Kompatibilitet & format

PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Windows & macOS kompatibel
