Revopoint Trackit SR

Revopoint Trackit SR – Mätprecision vid skanning utan markörer

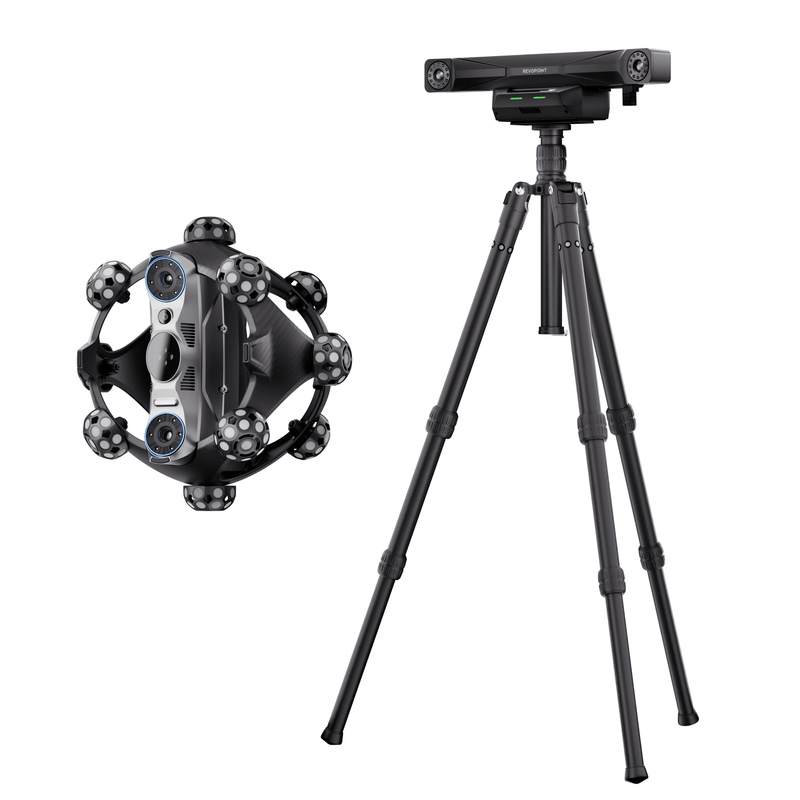

Trackit SR är ett trådlöst optiskt 3D-skanningssystem för objekt från 10 mm till 4 m. Ett optiskt trackingsystem följer kontinuerligt handskannerns position, så att inga markörer behöver fästas direkt på komponenten. Systemet är avsett för kvalitetskontroll, reverse engineering, produktutveckling och dimensionskontroll i industriella miljöer.

En överblick – dina fördelar:

• Arbeta utan markörer: Den optiska trackingen fastställer positionen – inga klisterpunkter behövs på känsliga eller lackerade ytor.
• Tre lasermoder: Fine, Far och Deep Hole täcker fina detaljer, stora ytor och djupa borrhål med en och samma enhet.
• Trådlöst arbetsflöde: Skanner och tracker kommunicerar via Wi-Fi 6 – praktiskt vid användning i produktionen och direkt hos kunden.
• Robust hölje: Kolfiberram och polykarbonathölje är utformade för daglig användning i verkstadsmiljö.
• Direkt CAD-anslutning: Export till PLY, OBJ, STL, ASC, 3MF, GLTF och FBX utan mellanliggande konvertering.

Precision och skanningshastighet

Revopoint anger en noggrannhet på upp till 0,02 mm per bild, en volymetrisk noggrannhet på 0,02 mm + 0,04 mm/m samt upp till 2 000 000 punkter per sekund. Arbetsavståndet är 800–2500 mm och den optiska trackingvolymen uppgår till upp till 3 m³.

Standard Edition eller CMM Edition

Båda versionerna använder samma skanningsplattform; CMM Edition kompletterar med taktil mätning via mätspets. Därmed kan även geometrier kontrolleras där den optiska registreringen når sina begränsningar.

Vanliga frågor (FAQ)

Måste jag fästa markörer på arbetsstycket?

Nej. Det optiska trackingsystemet följer kontinuerligt skannerns position, så markörer direkt på objektet behövs inte.

Vilket lasermode passar för vad?

Fine Mode arbetar med 30 blå korslaserlinjer för maximal detaljrikedom, Far Mode med 17 parallella linjer för snabb skanning av stora objekt och Deep Hole Mode med en enda linje för djupa hålrum och svåråtkomliga områden.

Vad skiljer CMM Edition från Standard Edition?

Standard Edition är utformad för optisk skanning, digitalisering och reverse engineering. CMM Edition kompletterar med taktil mätning via kontaktmätspets för dimensionskontroller av geometrier där optisk skanning når sina begränsningar.

Kan jag överföra data till min CAD-programvara?

Skanningarna kan exporteras i PLY, OBJ, STL, ASC, 3MF, GLTF och FBX – vanliga format för CAD-, mätteknik- och reverse-engineering-programvara.
