SHINING 3D EinScan Trak

SHINING 3D EinScan Trak – digitalisera stora objekt utan markörer

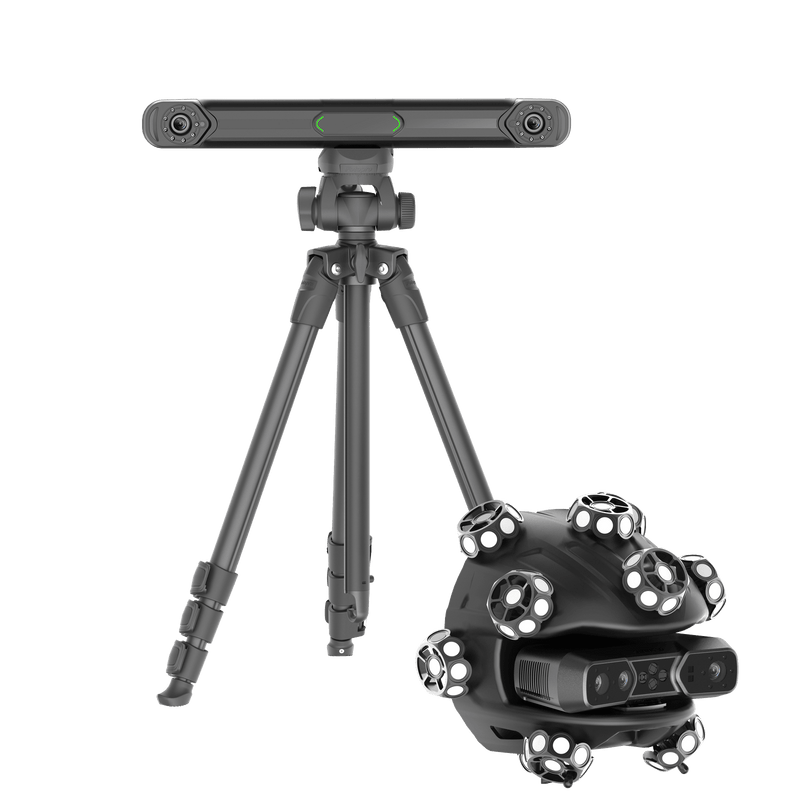

EinScan Trak är ett trådlöst 3D-skanningssystem med markörfri spårning och en avtagbar handhållen skanner. Det riktar sig till professionella användare inom fordonsindustrin, reverse engineering, produktutveckling, fordonsombyggnad, restaurering och industridesign. Systemet löser den typiska konflikten mellan storskalig insamling och detaljskanning, eftersom båda driftlägena kan kombineras i samma projekt.

En överblick – dina fördelar:

• Arbeta utan markörer: De retroreflekterande målpunkterna som är integrerade i den sfäriska skannermodulen sköter spårningen – du slipper fästa markörer på släta, stora ytor.
• Två lägen, ett projekt: Spårningsläge för karosser och stora komponenter, handskannerläge för detaljer och svåråtkomliga ställen – data från båda lägena kan kombineras.
• Tre laserl Lägen: 19+19 korsade linjer för ytor, 7 parallella linjer för fina detaljer och kanter samt en enskild linje för djupa borrhål och fördjupningar.
• Även utanför verkstaden: Kan användas i omgivningsljus på upp till 110 000 lux och skannar även svarta och reflekterande ytor (enligt tillverkaren).
• Skanna utan avbrott: Fyra batterier ingår och kan bytas under drift – trackern i upp till 5,5 timmar och handskannern i upp till 3,5 timmar.

15 m³ spårningsvolym och WLAN-drift

I spårningsläget finns en spårningsvolym på 15 m³ vid ett arbetsavstånd på 800–4 000 mm, och trackern får flyttas under skanningen för att utöka området. Anslutningen sker trådlöst via Wi-Fi 6 eller alternativt via LAN.

Upplösning, hastighet och textur

SHINING 3D anger en insamlingshastighet på upp till 2 630 000 punkter per sekund vid en upplösning på 0,05 till 10 mm, och olika upplösningar kan kombineras inom samma projekt. Den integrerade texturkameran på 5 MP registrerar dessutom färg och materialdetaljer, exempelvis för kulturföremål, forskning eller AR/VR-innehåll.

Vanliga frågor (FAQ)

Behöver jag verkligen inga markörer längre?

Inte vid normal användning: trackern följer skannerns position via de inbyggda målpunkterna. För tillämpningar med de högsta noggrannhetskraven rekommenderar tillverkaren fortfarande användning av globala markörer.

Vilken programvara ingår?

Skanningen utförs med EXScan Trak, som bland annat stöder kombination av olika skanningslägen och upplösningar samt redigering och livefeedback under skanningen. Dessutom ingår en 1-årslicens för EXMeasure utan extra kostnad; licenskortet ligger i förpackningen.

Vad används EXMeasure till?

EXMeasure används för dimensionsanalys och verifiering av skanningsdata – med flexibel orientering, GD&T-kontroll, jämförelse med färgkartor, visuell rapportering och automatisk extrahering av geometriska egenskaper.

Kan handskannern användas separat?

Ja, handskannern är avtagbar och kan användas självständigt. På så sätt kan du växla mellan spårningsläge och handskannerläge beroende på objektets område.
