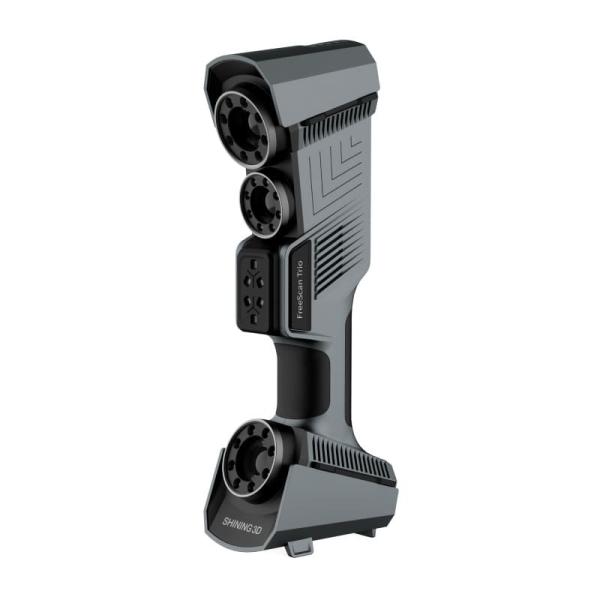

SHINING 3D FreeScan Trio

SHINING 3D FreeScan Trio – Markerfritt laserskanning med mätningskvalitet

FreeScan Trio är en professionell handhållen 3D-skanner för industriell metrologi, kvalitetskontroll och reverse engineering. Den riktar sig till användare som snabbt och spårbart behöver mäta även stora komponenter – och tack vare markerfri självpositionering vill minska förberedelsearbetet avsevärt.

En överblick – Dina fördelar:

• Markerfri: Många objekt kan skannas utan referensmarkörer, vilket sparar inställningstid; för högsta noggrannhet är markerdrift fortfarande möjlig.
• Fyra skanningslägen: Från snabb ytskanning till detaljupptagning och djuphålsläge för svårtillgängliga borrningar och spår.
• Mätteknisk noggrannhet: Upp till 0,02 mm för tillförlitliga testresultat vid kvalitetskontroll.
• Certifierad: Enligt VDI/VDE 2634 del 3 och ISO 10360 – för spårbara, dokumenterade mätvärden.
• Integrerad fotogrammetri: Förbättrar volymetrisk noggrannhet vid stora objekt utan kodade målmärken.

Snabb datainsamling med 98 laserlinjer

I markerfritt läge arbetar skannern med 98 blå laserlinjer och tre industriella 5 MP-kameror. Tillverkaren anger en insamlingshastighet på upp till 3 010 000 mätningar per sekund.

Fotogrammetri för stora komponenter

Det integrerade binokulära fotogrammetrisystemet uppnår enligt databladet en volymetrisk noggrannhet på upp till 0,02 + 0,015 mm/m – helt utan kodade målmärken, vilket förenklar uppställningen.

Vanliga frågor (FAQ)

Behöver jag markörer för varje skanning?

Nej. Många objekt kan tack vare självpositionering skannas markerfritt. För applikationer med högsta mätprecision kan skannern dessutom användas med markörer.

Vilka uppgifter är FreeScan Trio lämplig för?

Den är avsedd för industriell metrologi, kvalitetskontroll, reverse engineering, CAD, måttkontroll och additiv tillverkning.

Är skannern certifierad?

Ja, certifieringen har utförts enligt VDI/VDE 2634 del 3 och ISO 10360 i ett ISO 17025-ackrediterat laboratorium.
