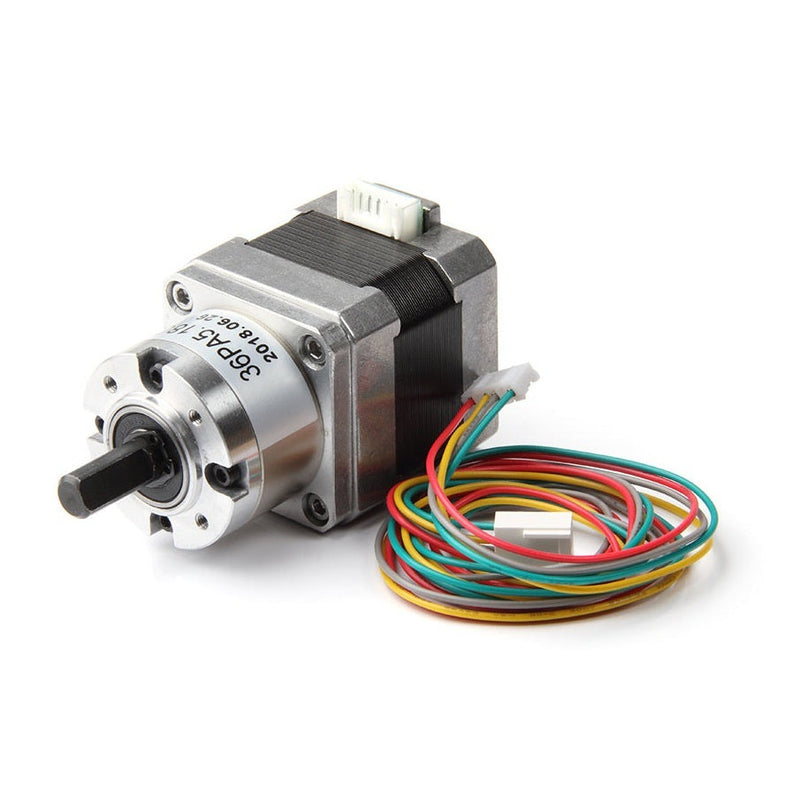

Bondtech Nema17 växlad stegmotor, 40+28 mm, 20 mm D-axel

Bondtech Nema17 växlad stegmotor – vridmoment för krävande extrudrar

Bondtech Nema17 är en stegmotor med integrerad växellåda (utväxling 5,18:1), bestående av en 40 mm lång motorkropp och en 28 mm lång växelenhet. Den är avsedd för användare som vill bygga eller ersätta en extruderdrivning med högre vridmoment – till exempel när en Direct-Drive-konfiguration når sina gränser vid trögflytande material eller höga flödeshastigheter.

Överblick – dina fördelar:

• Integrerad växellåda: Utväxlingen på 5,18:1 ökar det användbara vridmomentet på utgående axel utan att en extern växellåda behöver monteras.
• 8 mm D-axel: Den platta axeln överför vridmomentet formslutande – kugghjul och drivhylsor sitter stadigt utan att slira.
• Standardiserat Nema17-fäste: Bultcirkeln på 28 mm med 4x M3 motsvarar det vanliga Nema17-mönstret och passar därför många befintliga hållare.
• 1,8° stegvinkel: 200 hela steg per varv, kombinerat med utväxlingen – ger hög upplösning vid utgående axel.
• Utformad för kontinuerlig drift: Bondtech anger en konstruktion som är avsedd för lång livslängd och högt vridmoment.

Växellåda och vridmoment

Utväxlingen på 5,18:1 omvandlar motorvarvtal till kraft – precis vad en extruder behöver när filament matas fram. Den maximala inströmmen är 1,2 A, vilket bör beaktas vid konfigureringen av drivern.

Mått och montering

Den totala bygglängden består av en motorlängd på 40 mm och en växeldel på 28 mm. Därtill kommer den 20 mm långa D-axeln med en diameter på 8,0 mm. Med en vikt på 406 g är motorn betydligt tyngre än en enkel Nema17.

Vanliga frågor (FAQ)

Passar motorn på alla Nema17-hållare?

Borrbilden motsvarar Nema17-standarden med en bultcirkel på 28 mm och 4x M3. Kontrollera dock det tillgängliga utrymmet: På grund av det 28 mm långa växeltillsatsen blir motorn längre än en vanlig Nema17, och den utgående axeln har 8,0 mm i stället för de vanliga 5 mm.

Hur ska driverströmmen ställas in?

Tillverkaren anger en maximal inström på 1,2 A. Drivern bör konfigureras därefter, och detta värde får alltså inte överskridas.

Är motorn lämplig för ett rörligt skrivhuvud?

Med en vikt på 406 g är den tung. På ett snabbt rörligt Direct-Drive-skrivhuvud ökar det den rörliga massan märkbart – för Bowden-konfigurationer eller fast monterade extrudrar är detta inget problem.
